Як вибрати камеру відеоспостереження, види камер.
Стандартно всі відеокамери діляться на 2 великі групи: аналогові і цифрові. Основна відмінність полягає в способі обробки і передачі відеосигналу.
- У аналогових камерах від матриці CCD або CMOS зображення надходить в аналоговому форматі, далі воно оцифровується камерою для обробки, а для подальшої передачі знову перетвориться в аналоговий сигнал (його також називають композитним сигналом, або CVBS). По коаксіальному кабелю відеосигнал передається на монітор (якщо потрібно) і на відеореєстратор, який оцифровує, кодує і стискає його для запису.
- У цифровій камері сигнал не перетвориться назад з цифрового формату в аналоговий для передачі, а відправляється на реєстратор вже в оцифрованному вигляді. При цьому перед передачею він може кодуватися і стискатися - так відбувається в IP-камерах, або ж передаватися несжатим і некодованим - так відбувається в HD-SDI камерах.
Для передачі сигналу з IP-камер використовуються мережеві кабелі (вита пара) або оптоволокно. Для передачі відеосигналу з HDSDI камер використовується коаксіальний кабель або оптоволокно. Через суттєві відмінності IP і HD SDI технологій відеоспостереження, хоча обидві формати відносяться до цифрових, ми вважаємо більш зручним розділити їх на окремі типи.
Разом, отримуємо три типи відеокамер для спостереження, згідно з використовуваних в них технологій обробки і передачі сигналу:
- Аналогові камери,
- IP-камери,
- HD-SDI камери.
У багатьох в цьому місці може виникнути питання: хіба аналогові камери - не минуле століття? Чи не доцільно повсюдно замінити їх на цифрові?
Це не зовсім так, і давайте подивимося, чому Аналогові камери дуже часто використовуються для побудови мереж відеоспостереження, так як мають багато переваг:
- низька вартість;
- простота розгортання системи відеоспостереження з їх використанням; гарна якість зображення (у нових стандартів), в тому числі рухомих і віддалених об'єктів; стійкість до збоїв, властивим мережевих систем: хакерських і вірусних атак, втрати зв'язку;
- можливість розгортання і модернизирования системи з використанням вже існуючої кабельної інфраструктури з коаксіальногокабелю; відсутність втрат і затримок сигналу.
До їх недоліків можна віднести:
- погану масштабованість встановлених систем; незахищеність передачі сигналу;
- складність використання для передачі сигналу мережевої інфраструктури (витої пари), це можливо тільки при оснащенні спеціальними приймально-передавачами, які погіршують якість відео;
- необхідність прокладки додаткового кабелю живлення. Зовсім недавно здавалося, що ось-ось аналогові камери остаточно відійдуть у минуле і повсюдно будуть замінені на IP-відеокамери, які дають зображення з високою роздільною здатністю, з хорошою чіткістю і деталізацією.

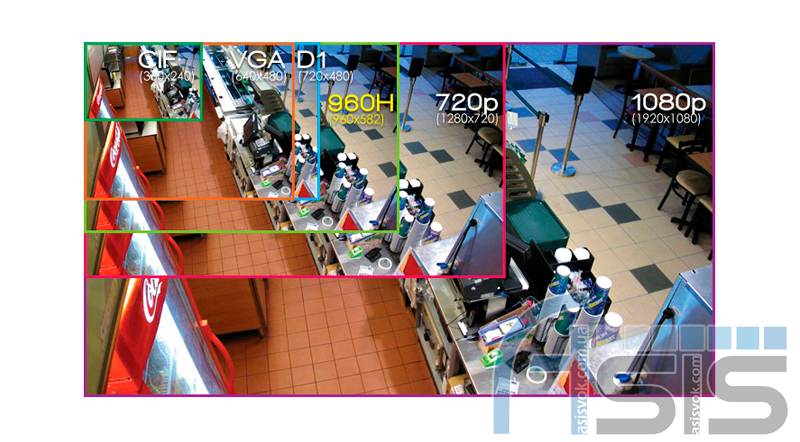

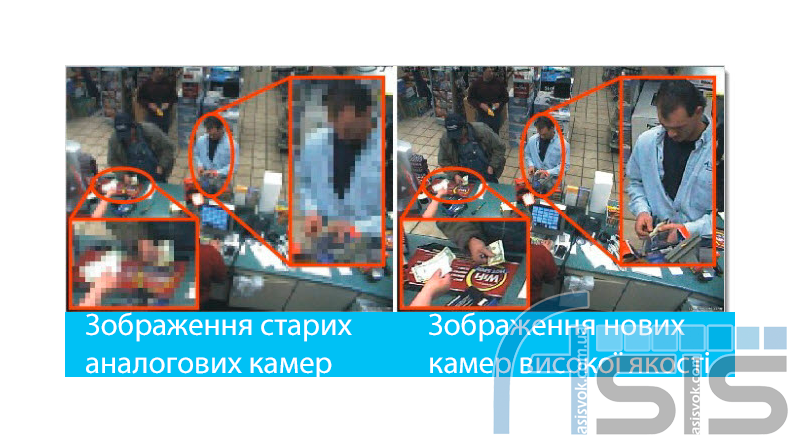

- така ситуація склалася через те, що до недавнього часу навіть найкращі аналогові камери не могли запропонувати картинку більшу і деталізовану, ніж 960H (стандарт з дозволом 960x480 або 700 ТВЛ, або приблизно 0,7 мегапікселя). Старі ж камери з роздільною здатністю CIF і D1 давали ще менше.
У той же час IP-відеокамери стандартно пропонували зображення HD і Full HD якості з роздільною здатністю, відповідно, 720р (1280х720) і 1080р (1920x1080) (зараз вже можна купити моделі з дозволом 2, 3 і більше мегапікселів).
Але приблизно два роки тому в аналоговому відеоспостереження стався прорив: одночасно з'явилося кілька нових стандартів (AHD, HD-TVI, HDCVI), які практично "зрівняли рахунок" з цифровим відеоспостереження, завдяки можливості отримувати відео високої якості при порівняно низькій вартості обладнання.
Зараз всі аналогові камери можна умовно розділити на:
- камери стрімко застарілих стандартів (960H і більш ранні),
- камери нових стандартів з високою роздільною здатністю картинки (HDCVI, HD-TVI, AHD і інші).
Коротко розглянемо аналогові камери з низьким дозволом і докладніше зупинимося на нових стандартах.
Застарілі аналогові камери (СIF, VGA, D1, 960H)
Найчастіше такі камери називають просто аналоговими або камерами CVBS. Їх основні особливості - низький дозвіл одержуваної з камери картинки і невелику відстань, на яку її можна передати. В іншому вони майже нічим не відрізняються від моделей з підтримкою нових стандартів:
- для передачі сигналу використовується коаксіальний кабель (або виту пара + конвертери сигналу),
- для запису відео використовується відеореєстратор DVR або гібридний - з підтримкою стандарту камери. Дозвіли в старих аналогових камерах вказують або в ТВЛ (телевізійних лініях), або за назвою стандарту (формату) відеозображення.
До аналоговим камерах застарілих стандартів, які ще є у продажу, відносяться:

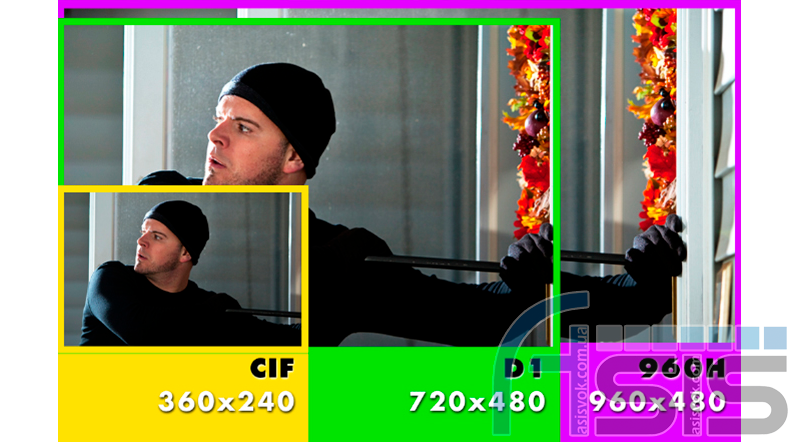

- камери VGA - 640x480 пікселів (приблизно 380 ТВЛ);
- камери з дозволом D1 - 720x480 пікселів (приблизно 420 ТВЛ);
- камери 960H - 960x582 пікселів (приблизно 700 ТВЛ) і інші.

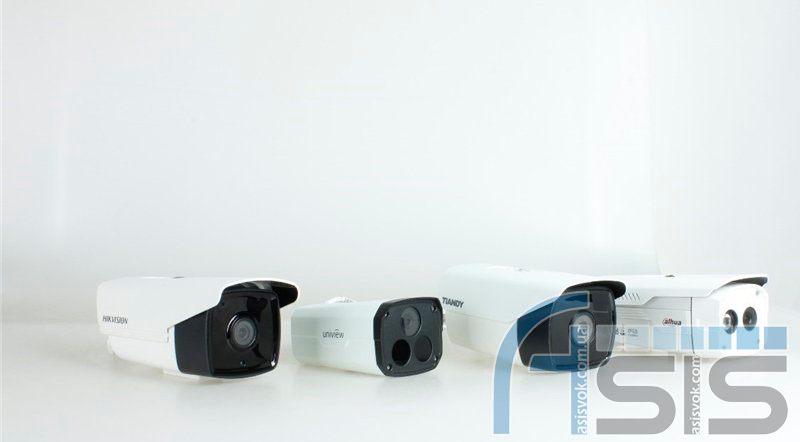

Аналогові камери нових стандартів (AHD, HD-TVI, HDCVI і інші)
Дуже часто ці камери виносять в окремі категорії. Наприклад, порівнюють: що краще - аналогова камера або AHD-камера? HDCVI або аналог? Це не зовсім коректно, тому що всі ці відеокамери - аналогові. Просто завдяки використанню сучасних технологій камери нових стандартів істотно відрізняються за якістю картинки і деякими іншими показниками.
AHD, HD-TVI, HD-CVI і інші сучасні аналогові камери для відеоспостереження підтримують дозволу HD 720р (1280х720), Full HD 1080р (1920x1080) і вище. Дозвіл 720P приблизно відповідає 1 мегапікселю, 1080 - двом мегапікселям. Такі відеокамери також назвают HD-аналоговими камерами. AHD камери AHD технологія є відкритим стандартом, завдяки цьому її використовують багато виробників камер для відеоспостереження.
AHD камери:
- дають зображення високої чіткості з роздільною здатністю 720р, 960p і 1080р;
- передають 3 типу сигналу по одному коаксіальному кабелю (відео, звук і управління);
- передають відео без затримок, в реальному часі; підтримують передачу відеосигналу по кабелю на відстань до 500 метрів без істотного загасання сигналу;
- невибагливі до якості коаксіальногокабелю;
- сумісні з реєстраторами інших торгових марок, які використовують цю ж технологію.
Для підключення AHD-відеокамери необхідний реєстратор, який підтримує цю технологію, до звичайного DVR ви її не підключите. Але зате до AHD-реєстратору можна підключати і звичайні аналогові, і AHD-камери, і навіть IP.
Передача відеосигналу AHD можлива і по кручений парі, але з використанням спеціальних приймально-передавачів. Крім того, в цьому випадку дальність передачі знижується до 150 метрів.

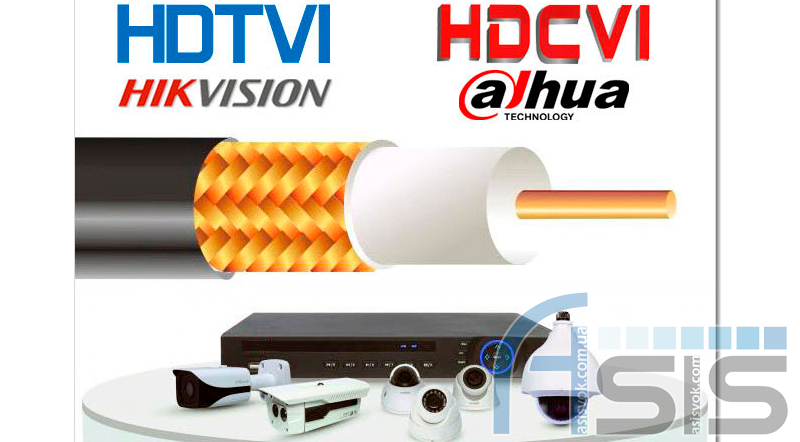

HDTVI камери HDTVI - це також відкрита технологія, яка вперше стала використовуватися в камерах Hikvision. Зараз можна знайти камери і інших виробників, які випускають камери HD-TVI. За характеристиками технологія HDTVI дуже схожа на HDCVI - технологію Dahua, про яку піде мова нижче.
Особливості HD-TVI камер:
- відео високої чіткості з роздільною здатністю 720р і 1080р;
- передача 3 типів сигналу по одному коаксіальному кабелю (відео, звук і управління);
- відео без затримок, в реальному часі;
- передача відеосигналу по кабелю на відстань до 500 метрів;
- сумісні з реєстраторами інших торгових марок, які використовують цю ж технологію.
Для передачі відео з камери HD-TVI також можна використовувати виту пару (і додатково конвертери сигналу). Дальність передачі в цьому випадку - до 100 метрів. Камери підключаються до реєстратора HD-TVI (до звичайного не вийде).
На відміну від AHD, до реєстратора HDTVI можна підключити без особливих проблем звичайні аналогові і HDTVI-камери, а ось з IP доведеться повозитися - їх підтримка меньш реалізована
HDCVI камери
HDCVI - закрита технологія, пропріетарна розробка компанії Dahua. Камери HD-CVI за характеристиками майже не відрізняються від камер HDTVI і AHD:
- передають сигнал на відстань до 500 метрів по коаксіальному кабелю;
- передають всі 3 типи сигналу в одному кабелі; відео йде без затримок;
- картинка високої якості - від 720p і вище (правда, моделей на 3 Мп немає).
Крім того, реєстратори HDCVI без проблем працюють з трьома типами камер: старими аналоговими, HDCVI і IP. Передача сигналу можлива і по кручений парі - до 150 метрів, з використанням конвертерів. Однак з-за зачинених технології камери та реєстратори HD-CVI сумісні тільки з обладнанням цього ж виробника, або тих, хто купив ліцензію на її використання (прямо скажемо, нам не вдалося пригадати жодного).

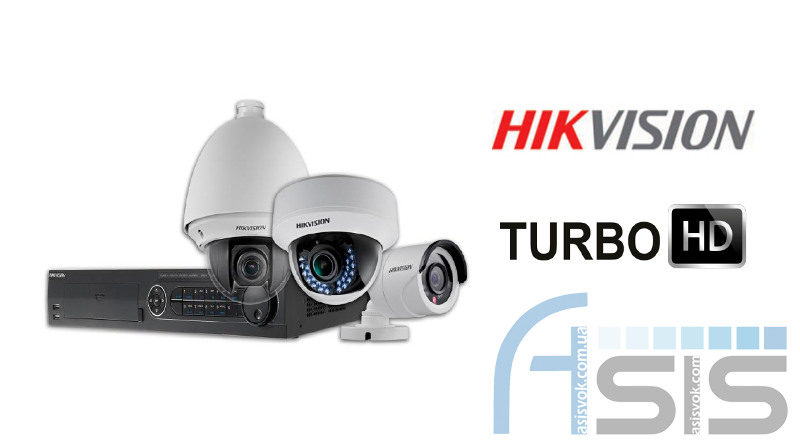

Турбо HD (Turbo HD) камери
Турбо HD - фірмова технологія Hikvision, яка фактично, є все тієї ж HD-TVI, особливих відмінностей немає, крім того, що в цій лінійці є нові моделі з дозволом, більшим, ніж 1080p - наприклад, 3 МП.
Сумісність Турбо HD камер з відеореєстраторами така ж, як і в класичному HD-TVI: камери підключаються тільки до реєстратора з підтримкою цієї технології, але до нього можна підключити без проблем і аналогові камери. Аналогічно HDTVI заявлена також підтримка IP.
IP-відеокамери

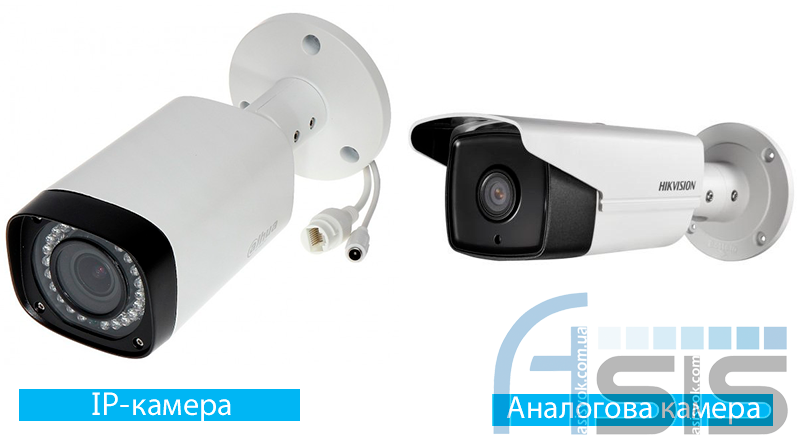

IP-відеокамери, на відміну від аналогових:
- передають відеопотік в цифровому, стислому і закодованому вигляді;
- для передачі використовують не коаксіальний кабель, а мережевий - виту пару, оптоволокно;
- "Не прив'язані" в відеореєстратора. Їх можна встановити в будь-якому місці на будь-якій відстані від нього, головне - наявність мережевої кабельної інфраструктури або бездротового зв'язку;
- дають картинку дуже високої чіткості - є моделі, з дозволом, до якого не дотягують навіть найсучасніші аналогові камери - 12 МП, 4К, не вимагають прокладки окремого кабелю живлення - більшість мережевих камер підтримують технологію PoE і отримують живлення по витій парі.
Системи з IP камерами легко масштабуються, модернізуються і оптимізуються -
- це одне з їхніх головних переваг. У відеореєстратора (NVR) немає жорсткого обмеження за кількістю камер - тільки апаратні обмеження можливостей обробки та запису відео.
- одночасно з цим вони мають і кілька вагомих недоліків: вони дорожче, ніж аналогові;
- розгортання системи з IP-камерами складніше - тут потрібен також фахівець зі знанням мережевих технологій;
- відео передається з невеликою затримкою, яка виникає через часу стиснення і кодування сигналу;
- через це ж стиснення і кодування картинка може надходити з "артефактами" - нечіткими ділянками; відео передається з неоднорідною швидкістю, яка залежить від завантаження каналу, через це картинка може "пригальмовувати" або зупинятися;
- система, побудована на IP-камерах, схильна до вірусних та хакерських атак, а також збоїв мережі;
- відеотрафік від IP-камер дуже сильно завантажує канал і вимагає багато місця на відеореєстраторові.
IP-камери складно підключити до системи відеоспостереження, яка вже побудована на аналогових камерах - для цього доведеться міняти кабельну інфраструктуру. Виняток становлять випадки, коли вам потрібно додати всього лише кілька IP-камер, а в системі є AHD, HDCVI або гібридні реєстратори.
Чому IP-камери дорожче?
В аналогових або HD-SDI камерах відеосигнал відправляється на реєстратор без кодування і стиснення - ці операції виробляє реєстратор.
В IP-камері ці операції виконуються в ній самій. Відповідно, це вимагає великих апаратних потужностей: пам'яті, процесора і т.д. Крім того, вона виконує також операції по взаємодії з мережею, що також збільшує апаратне навантаження. Це і веде до подорожчання відеокамери.
