Матриці камер відеоспостереження.
Одним із питань, котре цікавить клієнтів при виборі камери для відеоспостереження є те, з якої відстані можна розпізнавати дрібні деталі, ідентифікувати людину по обличчю, переглядати номерні знаки машин.
Такий параметр, як дальність розпізнання об’єктів не вказують при продажі камер. Але ознайомившись з характеристика камери, можна самому визначити приблизну відстань розпізнання об'єктів камерою.
Перше, на що хочеться звернути увагу, як не дивно, але розширення в пікселях, тобто загальна кількість пікселів на зображенні не є фактором при визначенні об’єктів на відстані. Значну роль при цьому відіграє тип матриці.

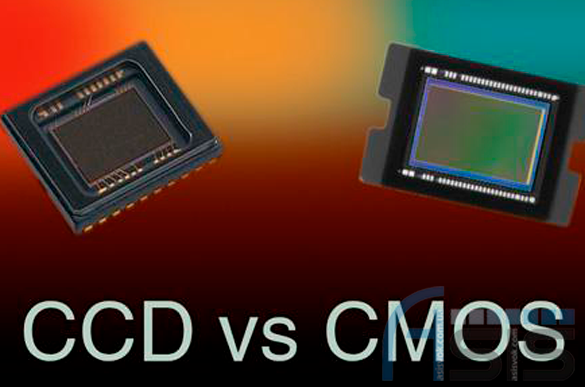

Є декілька типів матриці.
- CMOS-матриці характеризуються високою швидкодією (до 500 кадрів в секунду), низькою енерговитратою, простотою та недорогими цінами, компактністю.
- CCD-матриці мають високий діапазон чутливості, тому набагато рідше виникають труднощі з усуненням несправностей та збільшенням чутливості, в результаті якість отриманого зображення набагато вище, ніж у CMOS-матриці. Отже відеокамери CCD являється дорожчими у виробництві. В CCD-відеокамерах актуальна в тих випадках, коли потрібна висока якість зображення.
- Super HAD CCD - це технологія з підвищеною чутливості матриці CCD. Super HAD (Hole-Accumulation Diode) - сенсор, що працює на напівпровідниках, які і покращують властивості камер. Super HAD CCD - це найбільш поширене рішення для кольорових аналогових камер відеоспостереження практично всіх світових виробників.
- Sony Ex-View – фірмова матриця.
Найпопулярнішою є матриця із CMOS-технологією.
Не менш важливу роль має фізичний розмір матриці.
- Що це таке?
Фізичний розмір матриці – це її довжина та ширина, що вимірюється в міліметрах. Але так склалося, що одиницею виміру розміру стали не міліметри, а у зворотній кількості дюйми.
Величина 1/3 - характерна для більшості стандартних камер, в більш дорогих моделях ця величина складає 1/2,8 а в професійних, інтелектуальних камерах відеоспостереження до - 1 / 1,7.

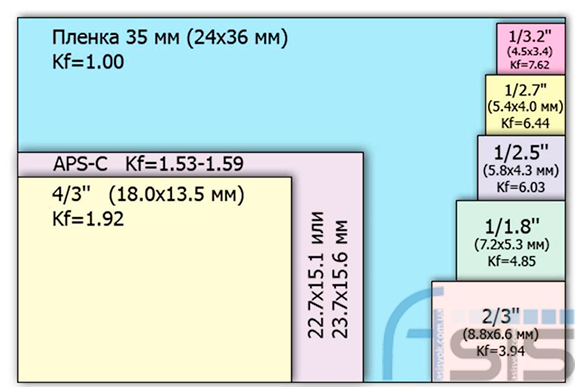

На цьому малюнку Ви можете переглянути розміри матриць сучасних камер.

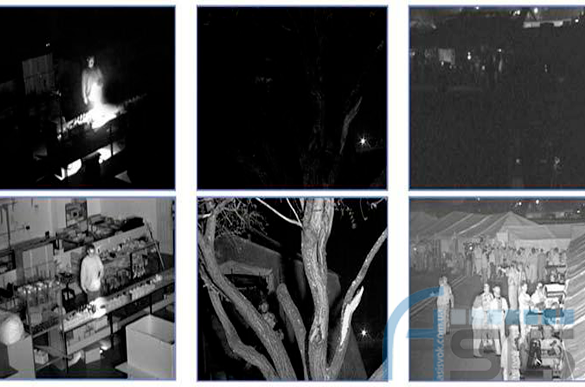

В місцях зі слабкю освітленістю має вагоме місце така характеристика, як світлочутливість.
Одиницею вимірювання є Люкс. Світлочутливість матриці визначає можливість її роботи в умовах слабкого зовнішнього освітлення. З точки зору фізики це виглядає зовсім банально: чим менше світлової енергії досить для отримання зображення матрицею, тим вище її світлочутливість, але гнатися за високою чутливістю вже особливо не варто.
Справа в тому, що сучасні камери відеоспостереження успішно переходять в режими «день/ніч», при знижені освітленості, переводячи матрицю в режим чорно-білого зображення з більш високою чутливістю. Плюс автоматичне включення інфрачервоного підсвічування дає камерам можливість чудово знімати навіть в повній темряві.
Стандартним значенням у більшості сучасних відеокамер 0,01 – 0,07 Lux.
По факту, якщо взяти дві камери з харатеристиками 1 Мп, об’єктив 4 мм, розширення 1280х720 та 1 Мп, об’єктив 6 мм, розширення 1280х720, то обличчя людини можна буде розпізнати з відстані близько 5 та 7 метрів.
Відповідно розпізнати обличчя на камері з 2 Мп реально з відстані 7 м, в тому випадку, якщо розмір об’єктиву 4 мм. У камер із ширококутним об’єктивом в 2,8 мм момент розпізнання об’єкта відбувається на відстані від 3 до 5 метрів.
Оскільки ширококутний об'єктив в 90 ° розрахований на охоплення великої території, то за рахунок цього доводитися жертвувати деталізацією предметів на відстані.
Такі камери більше підходять для невеликих приміщень, кімнат та встановлюються в кутку, з метою охопити як найбільшу площу огляду.
Що стосується 4-х мегапіксельної камери, то знайому людину Ви зможете розпізнати на відстані більше 9 метрів, однак мова про ідентифікацію об’єктів на такій відстані вже йти не може, тому що предмет на зображенні занадто малий.
Наочно великої різниці між камерами не помітно, але якщо накласти зображення з різних камер один на одне, стає зрозумілою різниця в одержуваних зображеннях
Така ж різниця відчутна і в розмірі одержуваного зображення:
- 1 Мп = 200 Кб;
- 2 Мп = 400 Кб;
- 4 Мп = 800 Кб.
Даний факт також стосується відеоархіву.
Підводячи підсумок, можна виділити той факт, що на матрицю великого розміру потрапляє більша кількість світла. Відповідно знімок буде яскравіше і чіткіше.
Збільшення розміру матриці збільшує вартість її виробництва, а, отже, камери з матрицями великого фізичного розміру коштуватимуть набагато дорожче своїх компактних аналогів.
